1、概 述
D型泵供輸送不含固體顆粒、溫度不高于80℃的清水或物理化學性質類似于清水的液體，適應于礦山和城市給排水工程使用。
MD型泵供輸送固體顆粒含量不大于1.5%的中性礦水（粒度小于0.5毫米）及類似的其它污水，被輸送介質的溫度不高于80℃，適于鋼鐵廠、礦山排水、污水輸送等場合。
DF型泵供輸送溫度為-20℃～105℃，不含固體顆粒，有腐蝕性的液體。
DY型泵用于輸送不含固體顆粒，溫度為-20℃～150℃，粘度小于120厘沲的油類和石油產品。
以上各型泵的進口允許壓力均不超過0.6MPa。
型號意義
D（DG、MD、DF、DY）85-67×3
D —— 多級臥式離心泵
DG —— 多級鍋爐給水泵
MD —— 耐磨多級離心泵
DF —— 多級耐腐蝕離心泵
DY —— 多級離心油泵
85 —— 泵設計點流量為85m3/h
67 —— 泵單級設計點揚程為67m
3 —— 泵的級數為3
100D16×3
100 —— 泵進口直徑為100mm
D
—— 多級臥式離心泵
16 —— 泵單級設計點揚程為16m
3 —— 泵的級數為3
性能范圍（設計點）
流量：6.3～600m3/h
揚程：22.8～650m
2、概述
DG型次高壓鍋爐給水泵供輸送不含固體顆粒的清水或物理化學性質類似于清水的其它液體，作為高壓鍋爐給水或其他高壓給水之用。輸送介質溫度不超過160℃。適用于電廠各種容量機組的單元制及母管制給水系統。
型號意義
DG25-80×10
DG——多級鍋爐給水泵
25——泵的設計點流量為25m2/h
80——泵的設計點單級揚程為80m
10——泵的級數為10級
性能范圍（設計點）：
流量Q=25～150m3/h
揚程H=476～985m
結構特點

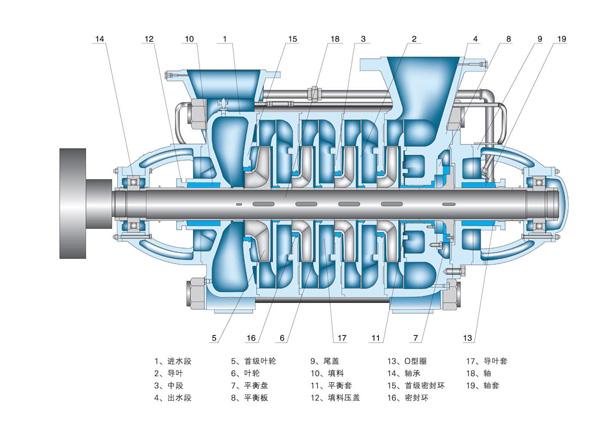

D、DG、MD、DF、DY型泵主要由固定部分、轉子部分、軸承和軸封四大部分組成。
1.定子部分：主要由進水段、中段、出水段和導葉等組成，用穿杠將各段拉緊，構成工作室。D型泵進口為水平方向，出口垂直向上；DG型泵進、出口均垂直向上；MD、 DF、DY型泵出口垂直向上，進口一般為水平方向，根據需要也可生產進出口垂直向上方向。
2.轉子部分：主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。
3.軸承部分：主要由軸承體、軸承和軸承壓蓋等組成。除85-67、155-67、600-60型泵采用滑動軸承、稀油潤滑外，其余型泵均采用滾動軸承、潤滑脂潤滑。85-67、155-67也可采用滾動軸承結構。
4.軸封：一般采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。密封腔內通有一定壓力的水，起水封、水冷和潤滑的作用。D型泵水封水一般來源于泵內的高壓水，DG、MD、DF、DY型泵來源于泵內的壓力水或外部供水。DG、MD、DF、DY型泵較多采用機械密封。
傳動：泵通過彈性聯軸器由原動機直接驅動。從原動機端看，泵為順時針方向旋轉。
材 料
|
零件名稱
|
D
|
MD
|
DG、DY
|
DF
|
|
進 水 段
|
HT250
|
QT500-7
|
HT250或ZG230-450
|
鑄不銹鋼
|
|
中 段
|
HT250
|
QT500-7
|
HT250或ZG230-450
|
鑄不銹鋼
|
|
出 水 段
|
HT250
|
QT500-7
|
HT250或ZG230-450
|
鑄不銹鋼
|
|
葉 輪
|
HT250
|
QT500-7
|
HT250或ZG230-450
|
鑄不銹鋼
|
|
導 葉
|
HT250
|
QT500-7
|
HT250或ZG230-450
|
鑄不銹鋼
|
|
軸
|
45
|
45
|
45
|
不銹鋼
|
|
平 衡 盤
|
ZQA19-4
|
QT500-7
|
ZQA19-4
|
鑄不銹鋼
|
